尼龍機械性能出色，自潤濕性優良，抗沖擊，是十分出色的工程項目塑料。但在具體生產過程中，依然會碰到一些在原材料自身性能層面和成型加工工藝的難題。對于這類難題，一起來追隨小編看一看吧！

一、尼龍的分類及特點

1.分類

（1）依據二元胺和二元酸的氧原子數，由二種單個生成的尼龍有：46、66、610、612、613、1010、1313

（2）依據單個含有的氧原子數取名有：尼龍4、5、6、7、8、9、11、12、13

2.特性

尼龍有優質的延展性、自潤濕性、耐磨性能、耐酸類、透氣性能、耐磨性能、無毒性和非常容易上色等優勢，因此尼龍在工業生產上獲得廣泛運用。

二、尼龍的加工工藝特點

1.尼龍流變特點

尼龍大部分為晶形環氧樹脂，當溫度超出其溶點后，其溶體黏度較小，溶體流通性很好，應避免溢邊的產生。與此同時因為熔體冷疑速度更快，應避免原材料堵塞噴頭、流道、進膠口等造成產品欠料狀況。模貝溢邊值0.03，并且溶體黏度對溫度和剪切應力轉變都較為比較敏感，但對溫度更為比較敏感，減少溶體黏度先從料筒溫度下手。

2.尼龍吸水與干燥

尼龍的吸水能力很大，濕冷的尼龍在成型全過程中，主要表現為黏度驟降并沾有汽泡，產品表層發生絲條，個人所得產品沖擊韌性降低，因此生產加工前原材料必不可少干躁。

3.結晶性

大部分尼龍為結晶體聚合物，結晶度提高，產品抗拉強度、耐磨性能、強度、潤濕性等項性能逐步提高，線膨脹系數和吸水能力趨向降低，但對清晰度及其耐沖擊性能不好。

4.收縮率

與別的結晶體塑料類似，尼龍環氧樹脂存有縮水率很大的難題。一般尼龍的收攏同結晶度關聯較大，當產品結晶度大時產品收攏也會增加。在成型全過程中減少模貝溫度，增加注入工作壓力或減少模溫都是會減少收攏，但產品熱應力增加易形變。

5.成型設備

尼龍成型時，關鍵留意避免“噴頭的流延狀況”，因而對尼龍料的生產加工一般采用鎖緊式噴頭。

(1)產品的厚度

尼龍的源遠流長之比150-200中間，尼龍的產品厚度不底于0.8mm，一般在1-3.2mm中間挑選，并且產品的收攏與產品的厚度相關，壁厚越厚收攏越大。

(2)排氣管

尼龍環氧樹脂的溢邊數值0.03mm上下，因此排出氣孔槽應操縱在0.025下列。

(3)模貝溫度壁薄和規定

結晶度高的產品，模貝需升溫，規定產品有一定的柔韌度的一般選用涼水溫度控制。

三、尼龍的成型工藝

1.料筒溫度

因尼龍是結晶型高聚物，因此溶點顯著。尼龍類環氧樹脂在注塑加工時需挑選的料筒溫度同環氧樹脂自身的性能、機器設備、產品的樣子要素相關。一般尼龍6的熔體溫度最少為225℃，尼龍66為260℃。因為尼龍的耐熱性較弱，因此不適合高溫長期在料筒中滯留，以防造成原材料掉色變黃，與此同時因為尼龍的流通性不錯，溫度超出其溶點后就流動性快速。

2.注入工作壓力

尼龍熔體的黏度低，流通性好，可是冷疑速率較快，在樣子繁雜和壁厚較薄的產品上易發生欠料難題，故或是必須 較高的注入工作壓力。一般工作壓力過高，產品會發生溢邊難題；工作壓力過低，產品會造成波浪紋、汽泡、顯著的溶接痕或產品欠料等缺點，大部分尼龍種類的注入工作壓力不超過120MPa，一般在60-100MPa范疇內選擇，能達到絕大多數產品的規定，只需產品不發生汽泡、凹坑等缺點，一般不期待選用較高的工作壓力，以防導致產品熱應力提升。

3.注入速率

對尼龍來講，注塑加工速率以快為宜，能夠 避免因制冷速率過快而導致的波浪紋、充模不夠難題?？斓淖⑷胨俾蕦Ξa品的性能危害并不突顯。

4.模貝溫度

模貝溫度對結晶度及成型縮水率有一定的危害，白模溫結晶度高、耐磨性能、強度、彈性模具提升、吸水能力降低、產品的成型縮水率提升；低模溫結晶度低、延展性好、延伸率較高。

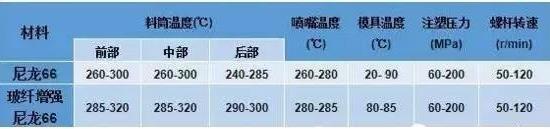

四、尼龍成型加工工藝性能參數

五、成型尼龍常見問題

1.再生顆粒的應用最好是不超過三次，以防造成產品掉色或機械設備物理學性能的驟降，運用量應操縱在25%下列，太多會造成加工工藝標準的起伏，再生顆粒與全新料混和務必開展干躁。

2.安全性注意事項

尼龍類環氧樹脂啟動時要最先打開噴頭溫度，隨后送料筒升溫。當噴頭堵塞時，切勿應對噴嘴，防止料筒內的熔體因工作壓力集聚而忽然釋放出來，產生風險。

3.脫膜劑的應用

應用小量的脫膜劑有時候對汽泡等缺點有改進和清除的功效。尼龍產品的脫膜劑可采用硬脂酸鋅和工業白油等，還可以混和成粘稠應用，應用時務必量少而勻稱，以防導致產品表層缺點。

4.在關機時要清除擠出機螺桿，避免下一次生產制造時，擰斷擠出機螺桿。
